배터리 충전

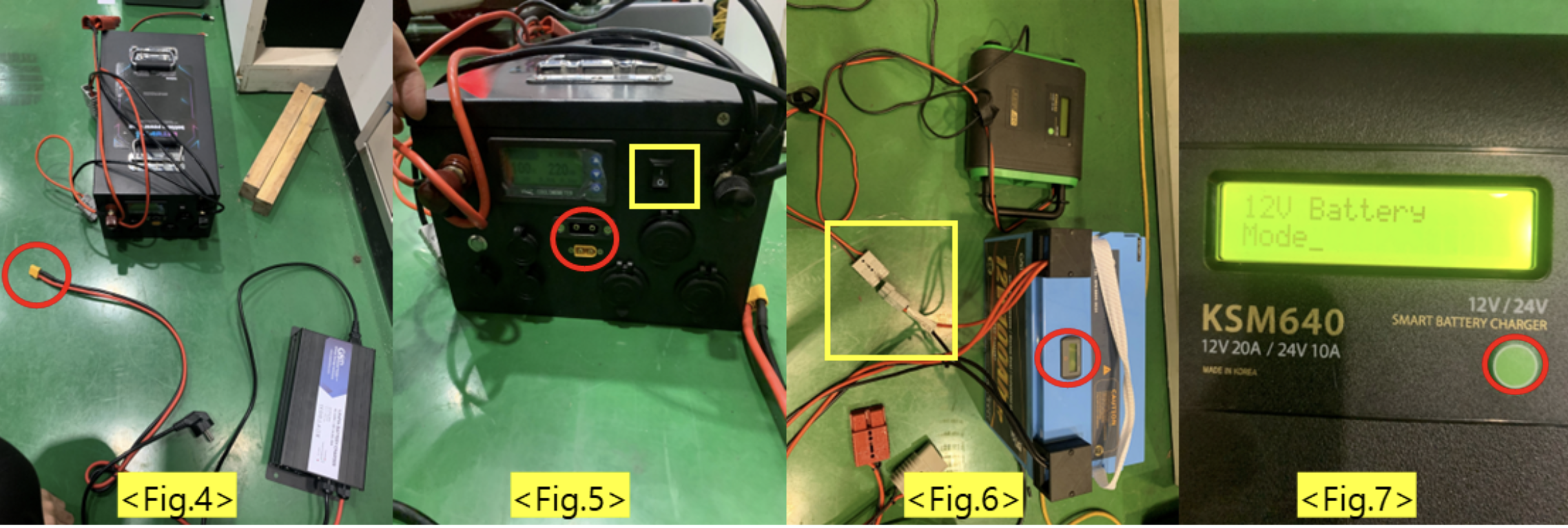

- 차량에 장착하는 배터리는 큰 배터리 <Fig.4>와 작은 배터리 <Fig.6> 2가지 종류가 있음
큰 배터리 충전
- <Fig.4>와 <Fig.5>의 빨간 원 부분 결합 후 충전기 전원 인가
- <Fig.5>의 노란색 박스 부분의 버튼을 이용해 배터리 충전상태 확인 가능
작은 배터리 충전
- <Fig.6>의 노란색 박스처럼 배터리와 충전기 연결 후 충전기 전원 인가
- <Fig.7>의 빨간색 원 부분을 짧게 누르면 12V or 24V mode 선택 가능
- 12V mode로 설정된 상태에서 같은 버튼을 2~3초간 누르면
12V_Step 1 XX% Charging_이라는 문구 나옴
- <Fig.6>의 붉은 원 버튼을 터치하면 배터리의 전압이 나오며 작은 배터리는 13.7V~13.8V가 완충
- 13V이상에서 사용 권장
MKZ 배터리 셋팅

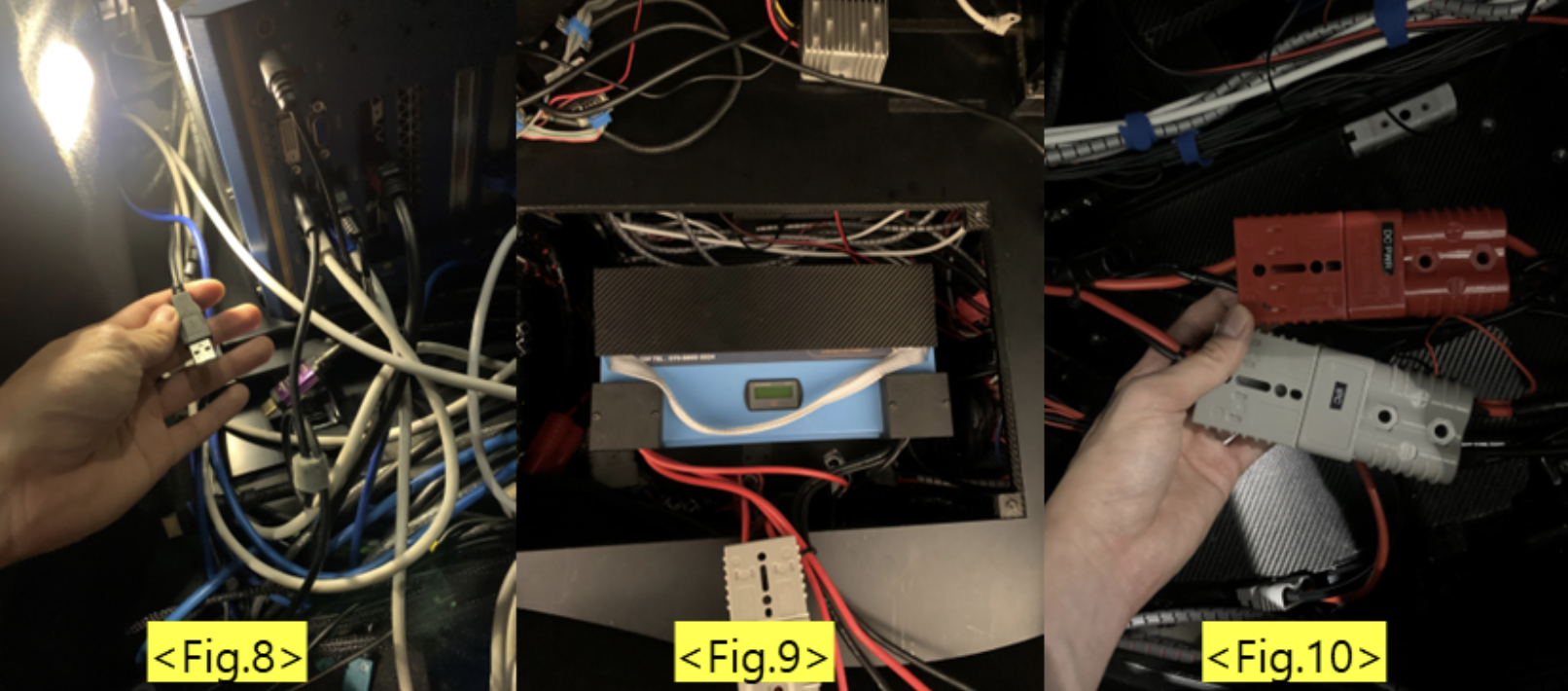

- 조수석 뒷자리 의자의 뒤편에 <Fig.8>과 같이 트렁크를 열 수 있는 USB 선이 있으며, 이 선을 당기면 트렁크 열림
작은 배터리 셋팅
- <Fig.9>와 같이 트렁크에 작은 배터리를 연결할 수 있는 공간 존재
큰 배터리 셋
- 운전석 뒷자리 바닥에 <Fig.10> 과 같이 차량과 연결하는 선 존재
- 색상에 맞게 연결 후 전원 인가
